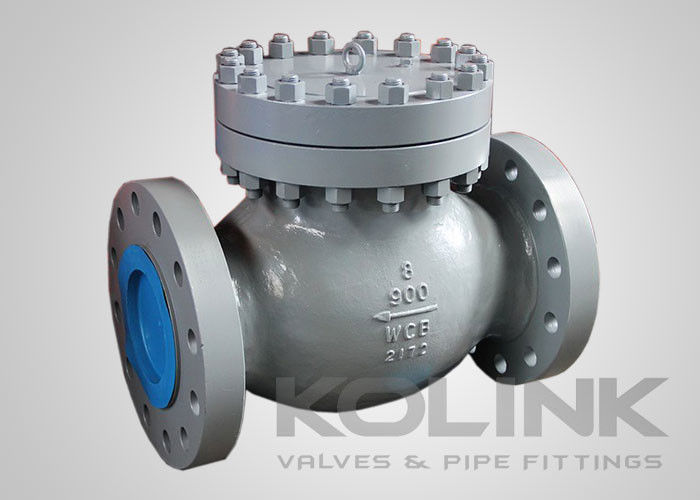

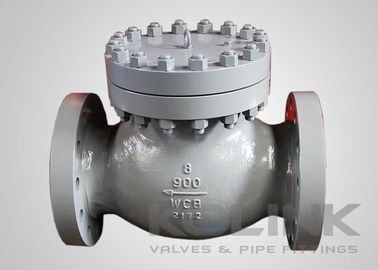

Disque de levage à ressort en acier coulé

Ventilateur de freinage à piston en acier coulé classe 150-1500 Disque de levage à ressort

Les vannes de freinage à piston sont essentiellement des vannes à globe sans tige et sans sommet, permettant au disque de répondre aux débits et à la direction.Le disque a un mouvement linéaire et est généralement guidé par le corps avec des surfaces de siège coniquesLes ressorts peuvent être ajoutés au-dessus du disque pour fournir une force de fermeture plus importante lorsque le disque revient à sa position fermée.Certains fabricants incluent des tuyaux d'équilibrage attachés à l'extérieur pour augmenter l'ouverture du disque avec des flux inférieursLe tuyau d'équilibrage est un dispositif de communication à pression ouverte qui maintient une pression égale au-dessus du disque et dans les tuyaux en aval du disque.

En fonction de la configuration du corps de la vanne (modèle Y, angle ou modèle T), la chute de pression peut être proche de celle d'une vanne de contrôle à disque incliné ou beaucoup plus élevée.Le disque de cette conception de soupape de freinage est stable dans une position ouverte et peut être utilisé avec une large gamme de débits.

Caractéristiques de l'acier moulé Valve de contrôle à pistons:
Conception du disque chargé de ressort
Couvercle boulonné
Norme de conception des broches à charnière interne
Conception de broche à charnière à travers le corps disponible
Siège renouvelable
D'une épaisseur n'excédant pas 1 mm
Contrôle du débit à sens unique

Normes applicables pour l'acier moulé Valve de contrôle à pistons:
a) Conception et fabrication: BS 1868, ASME B16.34
b) Face à face: EN 558, ASME B16.10
c) Extrémité de connexion: EN 1092, ASME B16.5, selon la norme ASME B16.25
d) Épreuve et inspection: EN 12266, API 598, BS 6755
