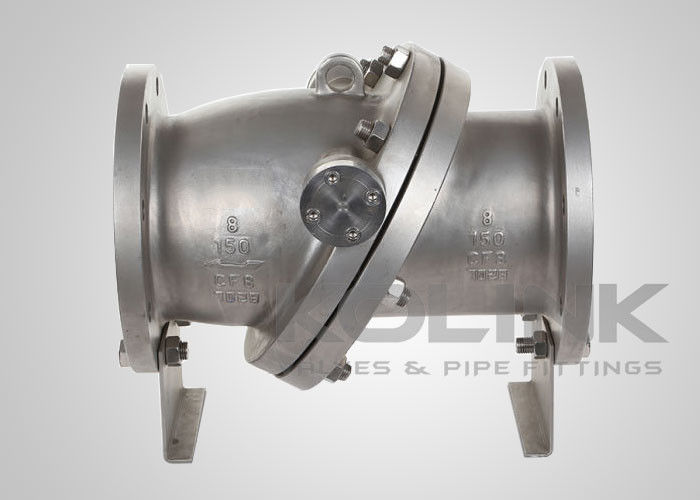

Ventilateur de contrôle à disque incliné, ouverture rapide, faible perte de tête, acier moulé inoxydable

Ventilateur de vérification à disque incliné en acier moulé ouverture rapide Perte de tête faible

Les soupapes de contrôle à disque incliné produisent une chute de pression légèrement plus importante que les soupapes de contrôle à balancer de la même taille.le disque pivote autour des broches de charnière qui sont situées dans la géométrie du disque et légèrement au-dessus de la ligne centrale du corps de la vanneEn raison de la rotation du disque sur le siège, les surfaces d'étanchéité doivent être coniques.augmentation spectaculaire de la stabilité du disque avec des débits inférieurs.

Les soupapes de contrôle à disque incliné ont été conçues spécifiquement pour minimiser le potentiel de marteau à eau à haute énergie.Cet objectif est atteint en localisant le centre du disque de rotation à une courte distance de son pivot point, permettant ainsi au disque de se fermer rapidement avec arrêt du débit ou inversion du débit.le disque est raisonnablement stable dans certaines conditions de débit inférieures à l'ouverture totale.

En ce qui concerne l'entretien, les soupapes de freinage à disque incliné sont plus difficiles que les soupapes de freinage à bascule.les surfaces coniques des sièges du disque et du siège à l'intérieur de la carrosserie doivent bien s'accorder., et l'emplacement du pivot du disque doit être précis.

Caractéristiques duDisque d'inclinaisonVérifiez la vannes:

Une conception de corps en une pièce
Longue face à face, type de bride
Disque incliné en ligne pour une utilisation rapide
Conception à ressort disponible

Les normes applicablesDisque d'inclinaisonVérifiez la vannes:
a) Conception et fabrication:API 6D, BS 1868, ASME B16.34
b) Face à face: API 6D, ASME B16.10, EN 558
c) Extrémité de connexion: ASME B16.5, selon la norme ASME B16.25, EN 1092, JIS B2220
d) Épreuve et inspection: API 6D, EN 12266, API 598, BS 6755
