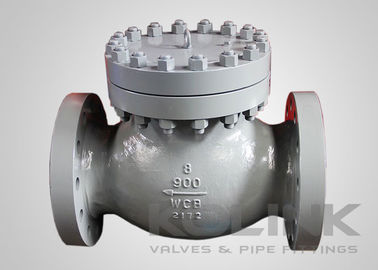

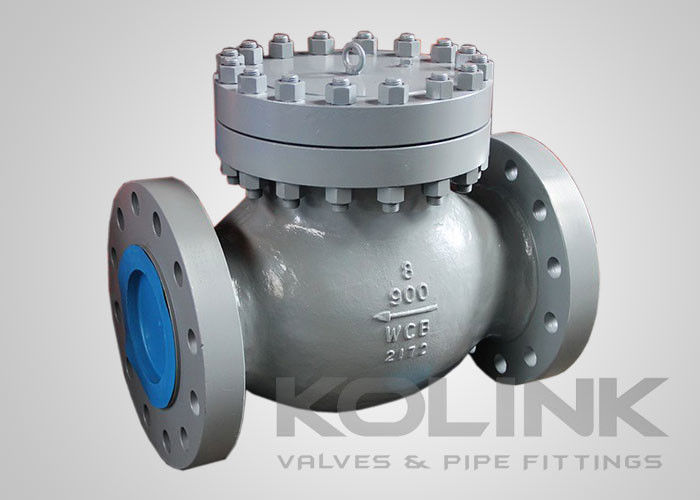

Clapet de non-retour à piston en acier moulé à ressort, disque de levage, 2-36 pouces

Clapet de non-retour à piston en acier moulé Classe 150-1500 à disque relevable à ressort

Les clapets de non-retour à piston sont également appelés clapets de non-retour à levage. Ce sont essentiellement des robinets-vannes sans la tige et les mécanismes supérieurs, ce qui permet au disque de réagir aux débits et à la direction. Le disque a un mouvement linéaire et est généralement guidé par le corps avec des surfaces d'étanchéité coniques. Des ressorts peuvent être ajoutés au-dessus du disque pour fournir plus de force de fermeture lorsque le disque revient à sa position fermée. Certains fabricants incluent une tuyauterie d'égalisation fixée à l'extérieur pour augmenter l'ouverture du disque avec des débits plus faibles. Le tuyau d'égalisation est un dispositif de communication de pression ouverte qui maintient une pression égale au-dessus du disque et dans la tuyauterie en aval du disque.

Selon la configuration du corps de vanne (motif en Y, en angle ou en T), la perte de charge pourrait être proche de celle d'un clapet de non-retour à disque basculant ou beaucoup plus élevée. Le disque de cette conception de clapet de non-retour est stable en position ouverte et peut être utilisé avec une large gamme de débits.
