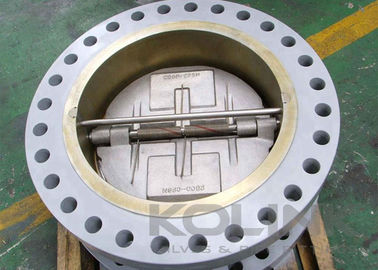

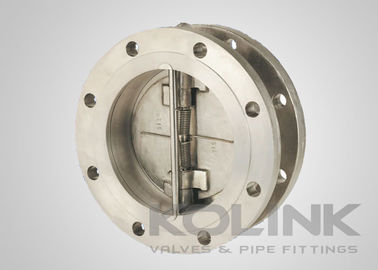

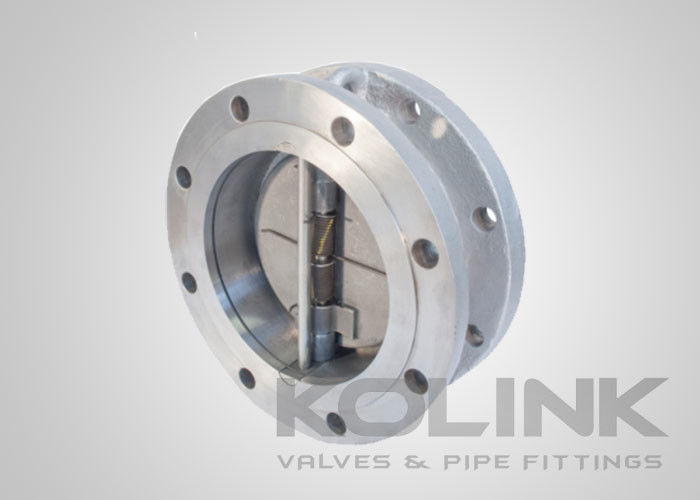

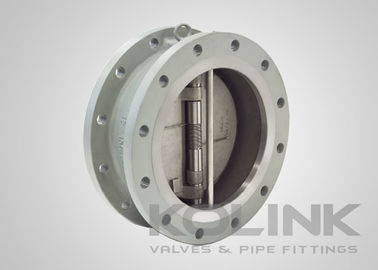

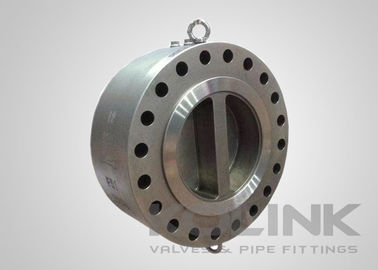

Valve de vérification de gaufre à double porte en acier inoxydable résistant et métallique

Valve de vérification de gaufre à double porte en acier inoxydable résistant et métallique

Les soupapes de freinage à double plaque sont sans capot et montées entre les brides des tuyaux (style de gaufre).Les conceptions réelles de ces vannes varient selon les modèles de conception et les fabricantsLa plupart ont plusieurs sièges plats. Le disque de soupape de freinage à double plaque a un court déplacement de disque de rotation et répond rapidement à l'arrêt ou à l'inversion du débit.Ainsi, le potentiel de marteau d'eau modérée existeElle est un peu meilleure que la soupape de freinage pour minimiser le potentiel de marteau d'eau, mais avec une chute de pression beaucoup plus élevée.

En fonction de la conception, l'effort de maintenance varie de relativement simple à difficile.La soupape de freinage à double plaque entraîne également une chute de pression plus élevée par rapport à une soupape de freinage à disque incliné de la même taille.

Bien que la plupart des vannes de freinage des plaquettes soient installées entre deux brides, et qu'il n'est pas nécessaire qu'elles soient de type bride,certaines autres applications peuvent nécessiter une soupape de freinage de type flange pour un meilleur alignement des soupapesLe corps de soupape à bride peut être coulé ou forgé sur demande du client.

Caractéristiques duà la flècheValve de vérification à double plaque pour plaquettess:

Conception du corps en une seule pièce
Un coup de main.
Plaque double en ligne
Disque à ressort pour fermeture rapide
Fin de gaufre à flèche

Les normes applicablesà la flècheValve de vérification à double plaque pour plaquettess:
a) Conception et fabrication: API 6D, API 594
b) Face à face: API 6D, ASME B16.10, EN 558
c) Extrémité de connexion: ASME B16.5, EN 1092, JIS B2220
d) Épreuve et inspection: API 6D, EN 12266, API 598
