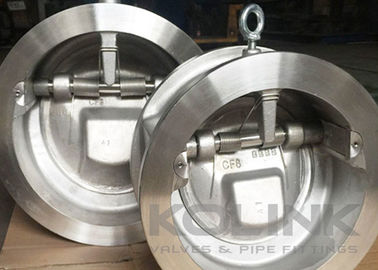

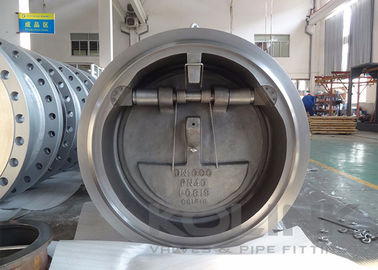

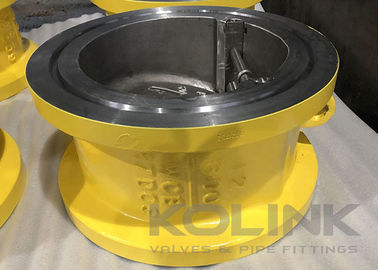

Valve de contrôle de la plaquette à disque incliné, valve de non-retour à ressort

Ventilateur de vérification de plaquette à disque incliné Ventilateur de non-retour à ressort

Les soupapes de contrôle à disque incliné produisent une chute de pression légèrement plus importante que les soupapes de contrôle à balancer de la même taille.le disque pivote autour des broches de charnière qui sont situées dans la géométrie du disque et légèrement au-dessus de la ligne centrale du corps de la vanneEn raison de la rotation du disque sur le siège, les surfaces d'étanchéité doivent être coniques.augmentation spectaculaire de la stabilité du disque avec des débits inférieurs.

Les soupapes de contrôle à disque incliné ont été conçues spécifiquement pour minimiser le potentiel de marteau à eau à haute énergie.Cet objectif est atteint en localisant le centre du disque de rotation à une courte distance de son pivot point, permettant ainsi au disque de se fermer rapidement avec arrêt du débit ou inversion du débit.le disque est raisonnablement stable dans certaines conditions de débit inférieures à l'ouverture totale.

En ce qui concerne l'entretien, les soupapes de freinage à disque incliné sont plus difficiles que les soupapes de freinage à bascule.les surfaces coniques des sièges du disque et du siège à l'intérieur de la carrosserie doivent bien s'accorder., et l'emplacement du pivot du disque doit être précis.

Caractéristiques duDisque d'inclinaisonValve de vérification des plaquettess:

Une conception de corps en une pièce
Un coup de main.
Disque incliné en ligne pour une utilisation rapide
Conception à ressort disponible
Standard d'extrémité de gaufre, extrémités en brides disponibles

Les normes applicablesDisque d'inclinaisonValve de vérification des plaquettess:
a) Conception et fabrication: API 6D, API 594
b) Face à face: API 6D, ASME B16.10, EN 558
c) Extrémité de connexion: ASME B16.5, EN 1092, JIS B2220
d) Épreuve et inspection: API 6D, EN 12266, API 598
