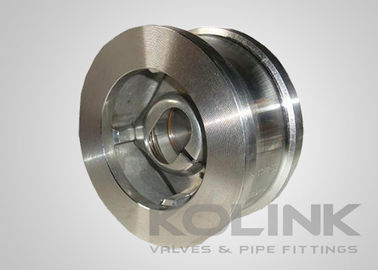

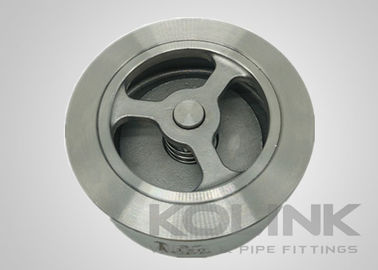

Type écoulement monodisque de gaufrette de Verticle d'acier inoxydable de clapet anti-retour d'ascenseur

Type écoulement monodisque de gaufrette de Verticle d'acier inoxydable de clapet anti-retour d'ascenseur

Les clapets anti-retour de gaufrette monodisque empêchent l'inversion d'écoulement avec le mouvement de disque qui est parallèle avec l'écoulement. Avec cette conception, le disque est toujours dans le chemin d'écoulement. Les disques sont à ressort pour aider à l'allocation des places. Ces le type clapets anti-retour de gaufrette sont bonnetless et sont installés entre les brides. Le type de disque de clapet anti-retour a le voyage très court de disque et répond très rapidement pour couler interruption ou inversion, de ce fait réduisant au minimum le potentiel pour le coup de bélier. Il est légèrement meilleur que le clapet anti-retour de inclinaison de disque à réduire au minimum le coup de bélier potentiel, mais avec une baisse à haute pression.

Selon la conception, tous les clapets anti-retour de gaufrette doivent être enlevés de la ligne pour exécuter l'entretien dû à la conception bonnetless. La conception intégrée de disque produit la plupart de chute de pression une fois comparée à d'autres clapets anti-retour de la même taille.

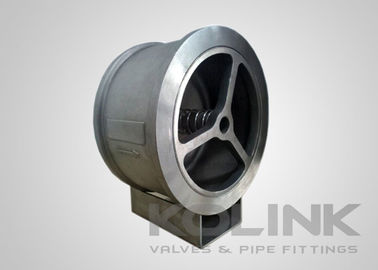

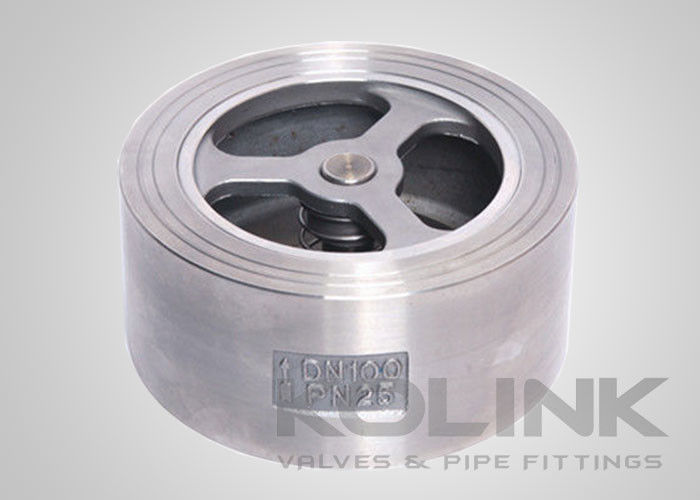

Type écoulement monodisque de gaufrette de Verticle d'acier inoxydable de clapet anti-retour d'ascenseur

Les caractéristiques du type de gaufrette soulèvent les clapets anti-retour de gaufrette monodisque :
Corps en acier d'une seule pièce de fonte
Face à face court
À passage réduit, type plat simple d'oscillation
Ressort de disque disponible

Les normes applicables du type de gaufrette soulèvent les clapets anti-retour de gaufrette monodisque :
a) Design&Manufacture : Api 6D, API 594
b) face à face : Api 6D, ASME B16.10, en 558
c) extrémité de connexion : ASME B16.5, EN 1092, JIS B2220
d) essai et inspection : Api 6D, EN 12266, API 598
