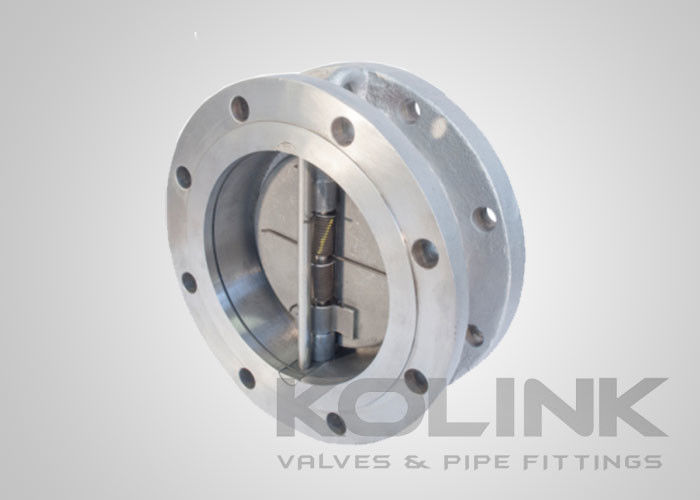

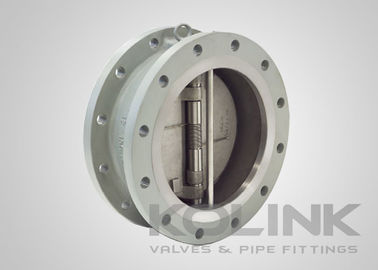

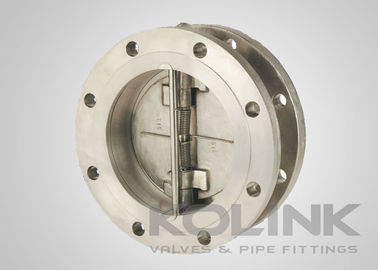

Valve de vérification à flèche en acier inoxydable double plaque 2-48 pouces

Les clapets antiretour à double battant sont sans chapeau et montés entre des brides de tuyau (style plaquette). Dans ce cas, la vanne comprend deux disques en forme de demi-lune à ressort qui tournent autour de leur arbre. Les conceptions réelles de ces vannes varient selon les modèles et les fabricants. La plupart ont plusieurs sièges plats. Le disque du clapet antiretour à double battant a une courte course de disque rotative et réagit rapidement à l'arrêt ou à l'inversion du débit, donc le potentiel de coup de bélier modéré existe. Il est quelque peu meilleur que le clapet antiretour oscillant pour minimiser le coup de bélier potentiel, mais avec une perte de charge beaucoup plus élevée.

Selon la conception, l'effort de maintenance varie de relativement simple à difficile. Tous les clapets antiretour à double battant doivent être retirés de la conduite pour effectuer la maintenance en raison de la conception sans chapeau. Le clapet antiretour à double battant entraîne également une perte de charge plus élevée par rapport à un clapet antiretour à disque basculant de même taille.

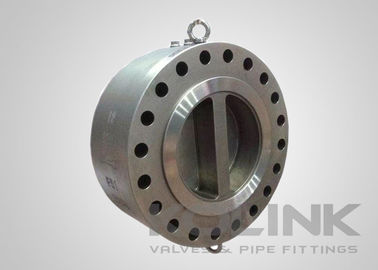

Bien que la plupart des clapets antiretour à plaquettes soient installés entre deux brides et qu'il ne soit pas nécessaire d'être de type à bride, certaines autres applications peuvent avoir besoin d'un clapet antiretour à plaquettes de type à bride pour un meilleur alignement des vannes. Le corps de vanne à bride peut être coulé ou forgé selon les exigences du client.

• Conception du corps monobloc
• Faible encombrement
• Double battant en ligne
• Disque à ressort pour une fermeture rapide
• Extrémité plaquette à bride

• Conception et fabrication : API 6D, API 594
• Face à face : API 6D, ASME B16.10, EN 558
• Extrémité de raccordement : ASME B16.5, EN 1092, JIS B2220
• Test et inspection : API 6D, EN 12266, API 598
