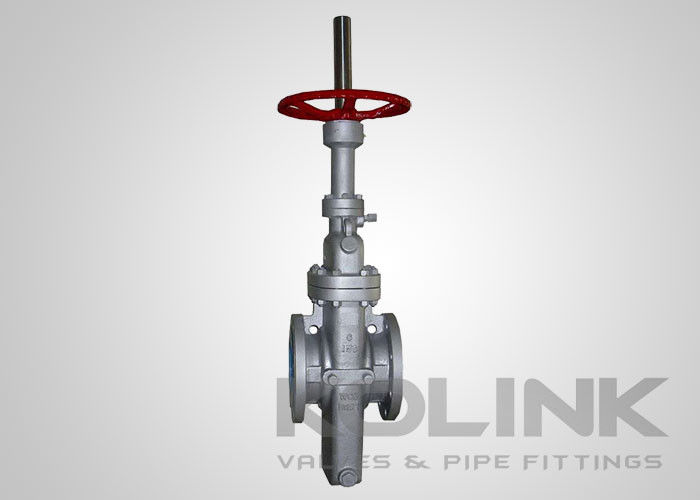

Valve de sortie entièrement perçable à travers le conduit, valve de sortie en acier coulé de classe 150

À travers le conduit de la soupape de porte de la classe 150 en acier coulé

Les vannes de porte à travers la dalle de conduit sont généralement utilisées pour les pipelines de pétrole et de gaz.
Les soupapes de porte à travers le conduit sont fabriquées avec un trou complet, une porte à plaque, une tige OS&Y en hausse et des sièges flottants.d'une hauteur n'excédant pas 10 mmUn siège flottant est conçu pour correspondre à la porte de la dalle.Un ressort Belleville et O-ring entre chaque siège et le corps assurer un joint étroit contre la porte de la dalleLa grille flottante utilise la force naturelle de la pression de la ligne pour obtenir un joint dynamiquement serré en aval dans les applications différentielles à haute pression.L'étanchéité à basse pression est réalisée avec un anneau O qui alimente le siège et minimise la corrosion et l'accumulation de débrisDes garnitures communes sont disponibles.

La double capacité de blocage et de saignement et le soulagement automatique de l'excès de pression corporelle sont des caractéristiques standard de cette conception de siège.

L'ouverture lisse et continue minimise la turbulence à l'intérieur de la vanne et, lorsqu'elle est ouverte, elle produit une chute de pression équivalente à une portion de tuyau de même longueur et de même diamètre.Les surfaces des sièges sont situées en dehors du débit et sont donc protégées de l'action érosive du débit.Les porcs et les grattoirs peuvent passer par la vanne sans dommage.
La conception de la vanne de la porte de la dalle de conduit minimise et facilite l'entretien, ce qui permet d'effectuer les opérations de service sans retirer la vanne de la ligne.

Caractéristiques duAppareils électriquesÀ travers la vanne de conduites:

Port à conduit complet, entièrement branchable
Porte flottante à dalle
anneau de siège à ressort/pression avec soupape de soulagement
Boule fermée à haute et basse pression
Opérations bidirectionnelles
Des performances de double blocage et de saignement disponibles
Surfaces des sièges protégées contre l'érosion par écoulement
Indicateur de position
Ensemble d'entrée supérieure pour la maintenance en ligne
Autres dispositifs d'actionnement (actionneurs électriques, pneumatiques et hydrauliques)

Les normes applicablesAppareils électriquesÀ travers la vanne de conduites:
a) Conception et fabrication: API 600, API 6D, BS 1414
b) Face à face: API 6D, ASME B16.10, EN 558
c) Extrémité de connexion: ASME B16.5, selon la norme ASME B16.25, EN 1092, EN 12627 et JIS B2220
d) Épreuve: API 598, API 6D, EN 12266
