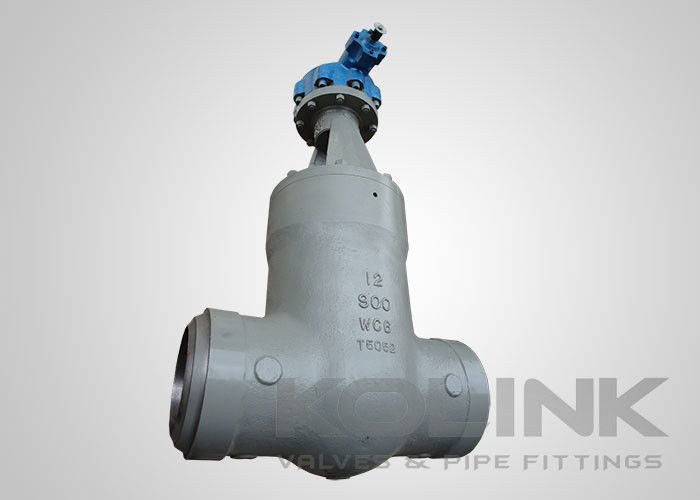

Vanne à soupape à joint de pression soudée bout à bout Classe 600-2500 4-24 pouces

Vanne à soupape à joint de pression, bout soudé, haute pression, classe 600-2500

Pour les vannes à soupape de classe de pression 600 / PN100 ou supérieure, un chapeau à joint de pression est suggéré pour une meilleure fermeture, tandis qu'un chapeau boulonné est toujours disponible pour l'option du client.

La conception du joint de pression intègre un joint métal sur métal qui devient plus étanche à mesure que la pression augmente. La précharge initiale déforme le cône sur le joint en fer doux pour qu'il s'accouple avec le cône sur le chapeau. Le bord fin du joint est coincé fermement entre le corps et le chapeau. L'angle peu profond garantit que le joint est scellé hermétiquement avec seulement une petite force vers le haut sur le chapeau. Une fois le joint initial créé, le joint corps/chapeau restera étanche, quelles que soient les conditions thermiques ou de pression dans la vanne. Après l'assemblage du joint, il n'est plus nécessaire de régler les vis du chapeau.

• Chapeau à joint de pression
• Vis et chapeau extérieurs
• Siège métal sur métal, revêtement satellite sur le disque de coin, le siège et le dos du siège
• Montage supérieur ISO standard pour un assemblage facile de tout type d'actionneur ou d'engrenage conique
• Extrémité soudée bout à bout ou extrémité à bride

• Conception et fabrication : API 600, API 6D, ASME B16.34
• Face à face : API 6D, ASME B16.10, EN 558
• Extrémité de raccordement : ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
• Test : API 600, API 6D, EN 12266
