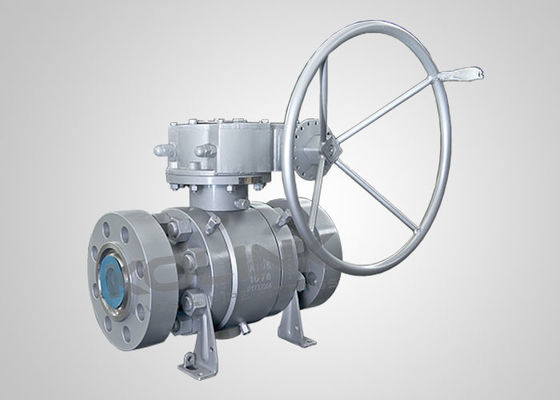

Valves à bille à haute pression

La soupape à bille haute pression est spécialement conçue pour une endurance et une fiabilité avec une pression de conception allant jusqu'à la classe ANSI 2500 (420 bar / 6000 psi).la série haute pression est fabriquée à partir de barres forgées ou laminées, ce qui pourrait assurer une rigidité et une résistance suffisantes sous la pression de fonctionnement nominale maximale, sans le défaut inhérent de la coulée.L'épaisseur standard de la paroi du corps séparé et l'adaptation de boulons à haute résistance sont pratiques pour l'entretien de la vanne et suffisantes pour supporter la contrainte du tuyau.

La soupape à bille haute pression offre des performances fiables dans les applications les plus exigeantes dans les secteurs du pétrole et du gaz, des plateformes de forage offshore, de la pétrochimie et de l'énergie.

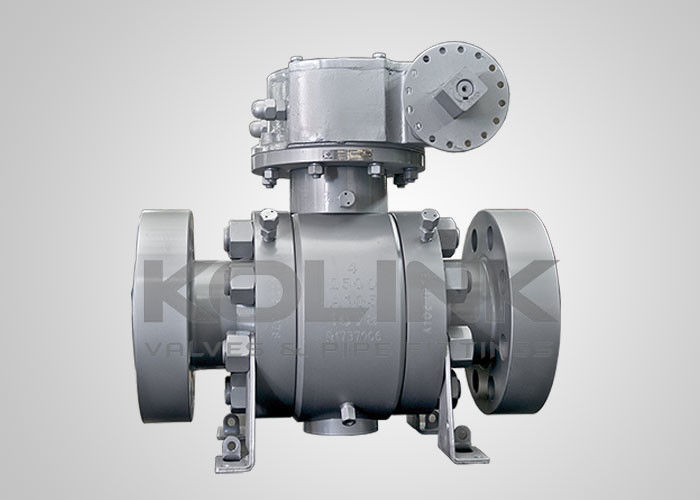

La soupape à bille montée sur le trunnion a été conçue avec deux sièges flottants, qui sont déplaçables sous la pression du milieu.les ressorts de préchargement du siège sont positionnés de manière à ce que deux sièges flottants fixent la surface de la bille de manière étroite;La boule est fixée par des trunnions supérieurs et inférieurs, de sorte que les anneaux de siège n'offrent pas trop de force de pression de débit lorsque la vanne est en position fermée.la pression du milieu pousse le siège avant contre la balle, formant une étanchéité de bulle.

Caractéristiques des soupapes à bille montées sur trunnion:
Ballon monté sur un trépied pour un couple de fonctionnement faible
Siège flottant à ressort
Double blocage et saignement (DBB)
Corps divisé, entrée finale
Carrosserie en deux ou trois pièces
Port complet pour l'exploitation de la pêche au porc
Sécurisé contre le feu selon API 607
Dispositif antistatique
Tête anti-explosion

Dispositif d'étanchéité d'urgence

Réduction automatique de la pression dans la cavité moyenne de la vanne
Fonctionnement de l'engrenage ou de l'actionneur disponible

Montage direct facultatif selon l'ISO 5211

Dispositif de verrouillage facultatif

Extension facultative de la tige

Les normes applicables pour les soupapes à bille montées sur trunnion:

a) Conception et fabrication: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) À l'abri du feu: API 607, API 6FA
c) Face à face: API B16.10, API 6D, EN 558 et DIN 3202
d) Connexion à l'extrémité: ASME B16.5, EN 1092, JIS B2220, ASME B16. Cette définition est basée sur la norme EN 10992 et la norme ASME B16.25
e) Épreuve et inspection: API 6D, EN 12266, API 598
