Ventilateur à bille à porte pleine à fente à fente pleine à fente anti-incendie anti-statique anti-explosion

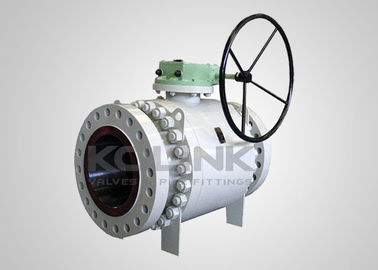

Ventilateur à bille à borne complète, équipé d'un engrenage en acier forgé

Pour la soupape à vide complet, le diamètre du trou dans la boule a le même diamètre interne que le tuyau,considérant qu'une vanne à forage réduit a un diamètre de forage plus petit que le diamètre interne du tuyau sur lequel elle est fixée.

La conception du plein port assure une résistance minimale au débit, une baisse de pression et une cavitation.où une chute de pression peut affecter les performances de la pompeIls sont également utilisés dans les flux contenant des liquides et des solides mélangés où les restrictions de débit peuvent provoquer des séparations dans les matériaux provoquant des accumulations et réduisant ainsi le débit dans les tuyaux.

Une autre raison pour laquelle les vannes à trou complet sont utilisées est pour le nettoyage.Un porc ressemble à une boule qui est poussée à travers le système de tuyauterie pour nettoyer l'intérieur des tuyaux et des vannesUne valve à port complet est essentielle pour ce type de pratique, car un cochon serait coincé sur une valve à port réduit.

D'autre part, les vannes à bille à port réduit sont utilisées lorsque la chute de pression, la turbulence dans le débit et les caractéristiques du matériau ne sont pas préoccupantes.Ils présentent également les avantages d'une plus petite taille et d'un coût moindre..

Caractéristiques des soupapes à bille montées sur trunnion:
Ballon monté sur un trépied pour un couple de fonctionnement faible
Siège flottant à ressort
Double blocage et saignement (DBB)
Corps divisé, entrée finale
Carrosserie en deux ou trois pièces
Port complet pour l'exploitation de la pêche au porc
Sécurisé contre le feu selon API 607
Dispositif antistatique
Tête anti-explosion

Dispositif d'étanchéité d'urgence

Réduction automatique de la pression dans la cavité moyenne de la vanne
Fonctionnement de l'engrenage ou de l'actionneur disponible

Montage direct facultatif selon l'ISO 5211

Dispositif de verrouillage facultatif

Extension facultative de la tige

Les normes applicables pour les soupapes à bille montées sur trunnion:

a) Conception et fabrication: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) À l'abri du feu: API 607, API 6FA
c) Face à face: API B16.10, API 6D, EN 558 et DIN 3202
d) Connexion à l'extrémité: ASME B16.5, EN 1092, JIS B2220, ASME B16. Cette définition est basée sur la norme EN 10992 et la norme ASME B16.25
e) Épreuve et inspection: API 6D, EN 12266, API 598
