Détails sur le produit:
Conditions de paiement et expédition:
|
| Tailles: | 2 " - 36 ", DN 50 - DN 900 | Nombre de pressions: | Classe 150 - Classe 2500 ou PN 16 - PN 420 |
|---|---|---|---|
| Matériau du corps de soupape: | Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. | Fonctionné par: | Levier, engrenage, actionneur pneumatique, hydraulique et électrique |
| Mettre en évidence: | une valve à bille à siège métallique,Robinet à tournant sphérique à haute pression,Ventilateur à bille monté sur trunnion 3PC |
||
Les équipements doivent être équipés d'un système de freinage à rouleaux en acier coulé.

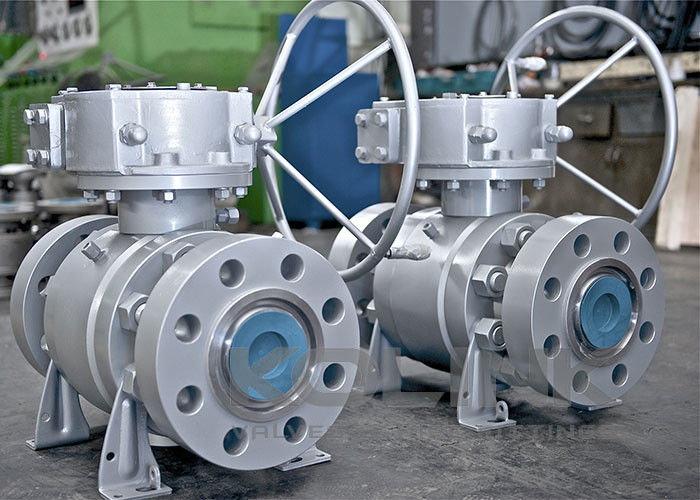

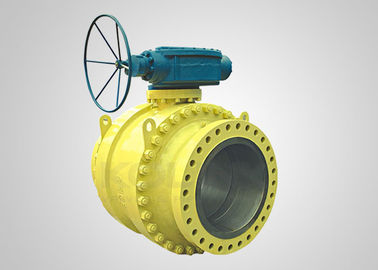

La soupape à bille montée sur le trunnion a été conçue avec deux sièges flottants, qui sont déplaçables sous la pression du milieu.les ressorts de préchargement du siège sont positionnés de manière à ce que deux sièges flottants fixent la surface de la bille de manière étroite;La boule est fixée par des trunnions supérieurs et inférieurs, de sorte que les anneaux de siège n'offrent pas trop de force de pression de débit lorsque la vanne est en position fermée.la pression du milieu pousse le siège avant contre la balle, formant une étanchéité de bulle.
Un couple de fonctionnement réduit, une faible déformation des sièges, des performances d'étanchéité fiables et une longue durée de vie sont les principaux avantages de la soupape à bille montée sur trunnion.Les vannes à bille montées sur trunnion sont largement utilisées dans les pipelines longue distance et les pipelines industriels normaux qui peuvent résister à divers types de flux corrosifs ou non corrosifs.
Caractéristiques des soupapes à bille montées sur trunnion:
Ballon monté sur un trépied
Siège flottant à ressort
Double blocage et saignement (DBB)
Corps divisé, entrée finale
Carrosserie en deux ou trois pièces
Port complet pour l'exploitation de la pêche au porc
Sécurisé contre le feu selon API 607
Dispositif antistatique
Tête anti-explosion
Fonctionnement de l'engrenage ou de l'actionneur disponible
Montage direct facultatif selon l'ISO 5211
Dispositif de verrouillage facultatif
Extension facultative de la tige
Les normes applicables pour les soupapes à bille montées sur trunnion:
a) Conception et fabrication: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
b) À l'abri du feu: API 607, API 6FA
c) Face à face: API B16.10, API 6D, EN 558 et DIN 3202
d) Connexion à l'extrémité: ASME B16.5, EN 1092, JIS B2220, ASME B16. Cette définition est basée sur la norme EN 10992 et la norme ASME B16.25
e) Épreuve et inspection: API 6D, EN 12266, API 598
