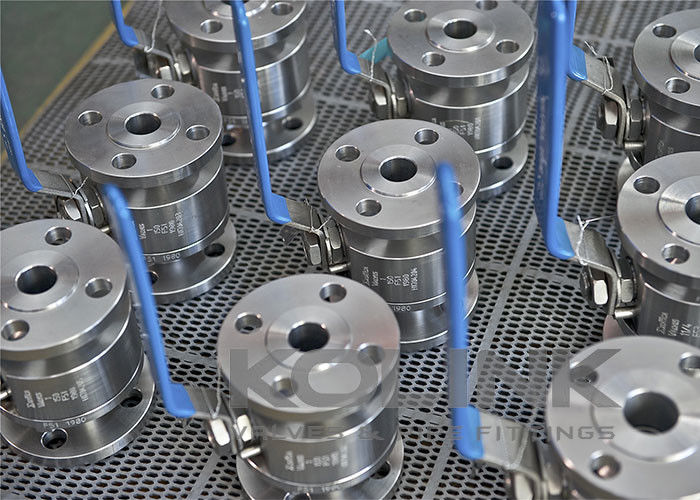

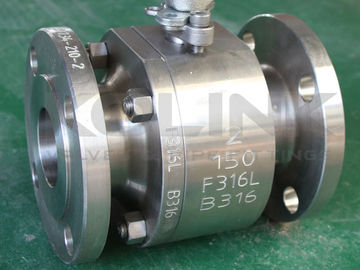

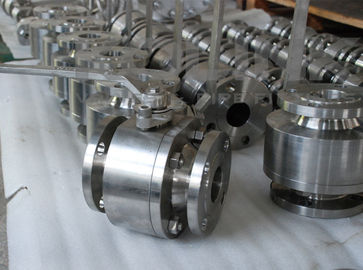

Valve à bille en acier forgé de 2 pièces de classe 150-1500 à bille flottante

Valve à bille en acier forgé de 2 pièces de classe 150-1500 Flange à bille flottante

Avec tous les avantages des soupapes à billes flottantes, les soupapes à billes flottantes en acier forgé KOLINK sont proposées dans des types de carrosserie divisée en 2 pièces et de carrosserie boulonnée en 3 pièces.Le matériau de forge assure une rigidité et une résistance suffisantes sous la pression de fonctionnement nominale maximaleL'épaisseur standard de la paroi du corps de la vanne et les boulons de haute résistance sont suffisants pour résister à la pression du tuyau.Les parties internes de la vanne sont conçues et sélectionnées pour assurer la fiabilité dans toutes sortes de conditions de travail.

Avec des matériaux forgés pour améliorer les propriétés mécaniques, la rétention de pression et la qualité, les soupapes à billes flottantes en acier forgé sont idéales pour les services de pression moyenne ou élevée et une large plage de température,et pourrait remplacer les petites vannes à billes montées sur trunnion.

Les soupapes à billes flottantes en acier forgé sont disponibles dans une large gamme de conceptions, de matériaux, de tailles, de classes de pression et de connexions de bout en bout.Des configurations cryogéniques et à haute température en métal sont également disponibles.

Conception Caractéristiques:

1Conception spéciale des sièges
Les soupapes à billes flottantes sont normalement conçues avec un siège flexible.qui forme une pression plus élevée à la zone de contact pour assurer un scellement fiableLorsque la pression moyenne est plus élevée, la zone de contact du siège et de la boule devient plus grande avec la déformation élastique du siège,afin que le siège puisse supporter une poussée moyenne plus élevée sans être endommagé.

2Conception à l' eau
En cas d'incendie accidentel dans le tuyau et la vanne, l'anneau de siège en PTFE ou d'autres matériaux non métalliques pourrait brûler à haute température, provoquant une fuite massive de la vanne.La conception du siège ignifuge est une conception de précaution entre la boule et le siègeAprès que le siège de la vanne ait été brûlé, la pression moyenne pousserait la boule continuellement vers le joint métallique en aval pour former un joint auxiliaire métal-métal.qui pourrait réduire efficacement les fuites de soupapeEn outre, le joint d'étanchéité de la bride centrale est constitué d'un joint en spirale métallique, qui pourrait également assurer l'étanchéité à haute température.La conception incendiaire des soupapes à billes KOLINK est homologuée conformément à l'API 607.

3. à l'épreuve des explosions et étanchéité de la tige
La tige est usinée avec un collier intégral à son extrémité inférieure, et elle est installée à partir de la cavité interne de la vanne,de sorte que la tige est bloquée par le cou de la vanne et ne serait pas soufflé par le milieu, même dans les conditions anormales de pression dans la cavité de la vanneEn outre, afin d'éviter toute fuite après que l'emballage de la tige ait été brûlé en cas d'incendie, le laveur de poussée entre l'épaule de la tige et le contact du corps formerait un joint de fermeture.La force d'étanchéité augmenterait avec l'augmentation de la pression moyenne, afin d'assurer une étanchéité fiable de la tige sous diverses pressions, de prévenir les fuites et de prévenir la propagation accidentelle.

4- L'emballage à chevron.

L'emballage à chevron pourrait régler efficacement la pression d'étanchéité contre la pression moyenne dans la région de la glande et rendre l'étanchéité de l'emballage à tige plus fiable.

5. Structure antistatique
La soupape à bille est équipée de dispositifs antistatiques et pourrait former un canal statique entre la bille et le corps à travers la tige,pour décharger l'électricité statique accumulée par friction pendant le fonctionnement de la vanne, à travers le pipeline, évitant ainsi l'incendie ou l'explosion qui peuvent être causés par une étincelle électrique et assurant la sécurité du système.

6.VentilateurFermetureLe Dispositif
La soupape à bille manuelle peut être verrouillée en position lorsqu'elle est complètement ouverte ou complètement fermée.et il pourrait également empêcher l'ouverture ou la fermeture accidentelle de la vanne causée par des vibrations de pipeline ou d'autres facteurs imprévisiblesIl est particulièrement efficace pour les conduites pétrolières inflammables et explosives, chimiques et médicales ou les tubes de champ.

En outre, la tête de la tige qui est installée avec la clé adopte une conception double-D. Lorsque la vanne est ouverte, la clé de la vanne est parallèle au tuyau, et lorsque la vanne est complètement fermée, lala clé est perpendiculaire au tuyau, de sorte que les indications de la soupape complètement ouverte et fermée soient sans équivoque.

Caractéristiques des soupapes à billes flottantes en acier forgé:
Type de boule flottante
Corps divisé, entrée finale
Carrosserie en deux ou trois pièces

Port complet ou port réduit
Sécurisé contre le feu selon API 607
Dispositif antistatique
Tête anti-explosion

Fonctionnement de l'engrenage ou de l'actionneur disponible

Dispositif de verrouillage facultatif

Plaque de montage directe ISO 5211 facultative

Conception facultative des sièges en métal

Optionnel Emballage à faibles émissions selon la norme ISO 15848

Normes applicables aux soupapes à billes flottantes en acier forgé:
a) Conception et fabrication: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) À l'abri du feu: API 607, API 6FA
c) Face à face: API B16.10, API 6D, EN 558 et DIN 3202
d) Connexion à l'extrémité: ASME B16.5, EN 1092, JIS B2220, ASME B16. Cette définition est basée sur la norme EN 10992 et la norme ASME B16.25
e) Épreuve et inspection: API 6D, EN 12266, API 598
