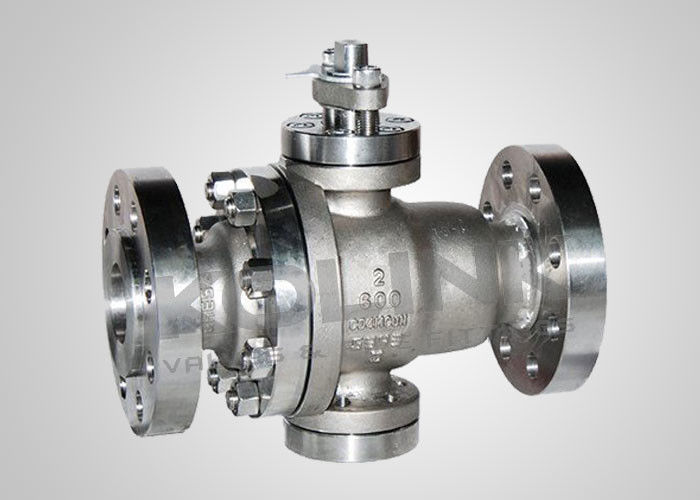

Valve à bille à siège métallique pour le service minier à haute température

Valve à bille flottante à chaleur élevée et service minier

Les soupapes à billes à siège métal-métal ont une excellente durabilité thermique et sont largement utilisées dans les applications critiques et sévères où les sièges mous ne pouvaient pas être utilisés.Surtout quand le service est sale., abrasifs, hautement corrosifs, à des températures élevées jusqu'à 500°C, ou une combinaison de tous.

Les sièges métalliques des soupapes à billes sont équipés d'une large gamme de traitements de surface effectués pour la dureté sur un matériau plus doux pour s'adapter à presque toutes les applications et tous les milieux.Poudre de bois Carburele revêtement en alliage de chrome dur peut être additionnellement fondu au métal de base pour former une liaison métallurgique,fournissant une surface d'étanchéité à haute intégrité, pratiquement poreuse et sans pores, avec une dureté allant jusqu'à 70 HRCLe rapprochement précis de la boule et du siège donne lieu à une interface supérieure pour une fermeture étroite.Les boules sont usinées avec une haute précision et un traitement de surface super miroirLes sièges métalliques préchargés au ressort assurent la fiabilité de l'étanchéité et un couple de fonctionnement stable.

Caractéristiques de conception:

1. Durcissement de la surface de la boule et du siège
Différentes technologies de durcissement des billes et des sièges, y compris le revêtement HVOF, les alliages à base de nickel, le carbure de tungstène, le soudage par pulvérisation des alliages de stélit, etc., sont adoptées, en fonction des conditions de service.La résistance à la chaleur du matériau de face d'étanchéité peut atteindre 540°C~600°CCes matériaux sont également bien résistants à l'usure et aux chocs.

2. ouverture et fermeture de vanne flexible
Sous haute température, la balle et le siège s'étendent en raison de l'expansion thermique, provoquant le blocage de la balle entre 2 sièges.l'expansion thermique pourrait être absorbée, assurant l'ouverture et la fermeture flexibles à haute température.

3Matériaux d'étanchéité à l'incendie

Les joints des soupapes à billes à siège métallique sont en acier inoxydable + enroulée en spirale de graphite flexible, et l'emballage est en graphite flexible.Ces matériaux ignifuges assurent une étanchéité fiable de la vanne à haute température, ou même en cas d'incendie.

4Le design du siège en métal
Trousse à siège métalliquesoupape à billeLorsque la valve est fermée et que la cavité centrale est ventilée,les sièges en amont et en aval bloquent le fluide à l'entrée et à la sortie indépendamment, assurant la fonction Double Block & Bleed (DBB).
La soupape à bille flottante en métal pourrait bloquer la décharge du fluide de la cavité centrale, et elle est normalement étanche unidirectionnellement, avec la direction du débit marquée sur le corps.Des structures d'étanchéité bidirectionnelles sont également disponibles sur demande..

5. Des performances de scellement fiables
Grâce à la rotation de la bille et du broyeur à des positions différentes, la surface de la bille est polie jusqu'à une grande rondeur et finesse.Avec étanchéité du siège à ressort préchargé et étanchéité du siège à pression de fluide, le taux de fuite des soupapes à billes métalliques pourrait atteindre le niveau IV de l'ASME B16.104.

Caractéristiques des soupapes à bille à siège métallique:
Type de bille flottante ou de bille montée sur trunnion
Corps divisé, entrée finale
Carrosserie en deux ou trois pièces

Port plein
Totalement à l'abri du feu sans siège en PTFE mou
Conception antistatique
Tête anti-explosion

Fonctionnement de l'engrenage ou de l'actionneur disponible

Optionnel Emballage à faibles émissions selon la norme ISO 15848

Normes applicables pour les soupapes à billes flottantes:
a) Conception et fabrication: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) À l'abri du feu: API 607, API 6FA
c) Face à face: API B16.10, API 6D, EN 558 et DIN 3202
d) Connexion à l'extrémité: ASME B16.5, EN 1092, JIS B2220, ASME B16. Cette définition est basée sur la norme EN 10992 et la norme ASME B16.25
e) Épreuve et inspection: API 6D, EN 12266, API 598
