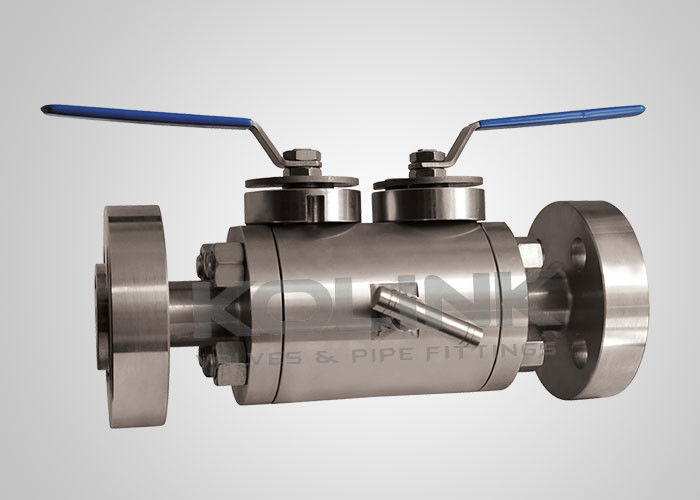

DBB soupape à bille double bloc et saignement, double bille, flange / extrémité de vis

DBB soupape à bille flottante double bille double bloc et saignement haute pression

Une soupape à double blocage et saignement (DBB) est une soupape à double blocage et saignement (DBB) avec deux surfaces assises qui, en position fermée,fournit un joint contre la pression des deux extrémités de la vanne avec un moyen de ventilation/saignement de la cavité entre les surfaces des siègesCette valve n'assure pas une double isolation positive lorsqu'un seul côté est sous pression.

Une soupape à double isolation et saignement (DIB) est une soupape à une seule couche avec deux surfaces assises, chacune d'elles, en position fermée, protégeant contre la pression provenant d'une seule source,avec un dispositif de ventilation/saignement de la cavité entre les surfaces des siègesCette caractéristique peut être fournie dans un sens ou dans les deux sens.

Les doubles soupapes de blocage et de fuite terminent le travail qui nécessiterait généralement 3 soupapes séparées ¢ un drainage et 2 soupapes d'isolation.et réduit le coût d'installation et permet moins de voies possibles de fuite par rapport à l'installation traditionnelle de vannes.

Cette configuration fournit la meilleure solution pour les services d'isolement les plus sévères où un double blocage et une fuite sont nécessaires et permet de fournir du gaz, du pétrole,et les exploitants pétrochimiques pour assurer une sécurité complète dans les opérations difficilesCertains autres avantages de l'installation de doubles blocs et de soupapes de saignement sont:

Réduction des vibrations du système

Réduction des boulons et des joints

Augmentation de la fiabilité du système

Les applications pour lesquelles des soupapes à double blocage et à écoulement sont utilisées comprennent l'isolation chimique des joints, l'isolation des jauges, l'isolation des instruments chimiques, la connexion d'injection chimique, la connexion d'échantillons,montage direct des instruments, chaîne d'instrumentation et montage à distance des instruments.

Caractéristiques des soupapes à billes flottantes:
Double blocage et saignement
Corps en trois pièces

Port plein
Sécurisé contre le feu selon API 607
Conception antistatique
Tête anti-explosion

Levier, engrenage ou actionneur disponibles

Conception facultative des sièges en métal

Optionnel Emballage à faibles émissions selon la norme ISO 15848

Normes applicables pour les soupapes à billes flottantes:
a) Conception et fabrication: API 6A/6D, BS 5351, ISO 17292, NACE MR-0175, ASME B16.34.

b) À l'abri du feu: API 607, API 6FA
c) Face à face: API B16.10, API 6D, EN 558 et DIN 3202
d) Connexion à l'extrémité: ASME B16.5, EN 1092, JIS B2220, ASME B16. Cette définition est basée sur la norme EN 10992 et la norme ASME B16.25
e) Épreuve et inspection: API 6D, EN 12266, API 598
