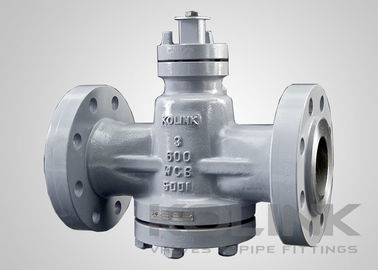

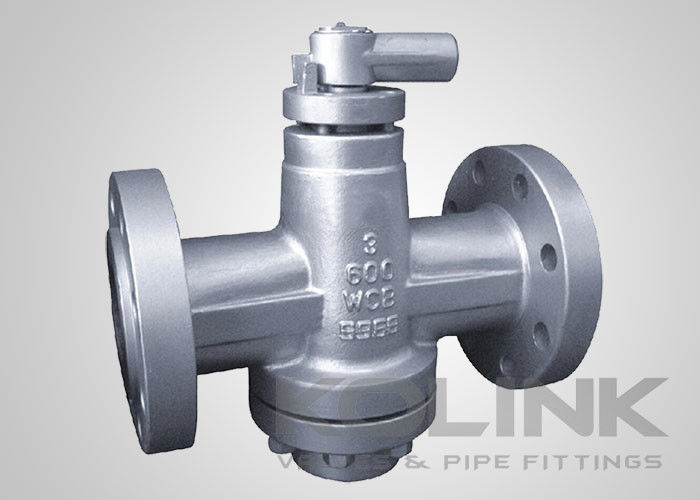

Valve de prise lubrifiée équilibrée sous pression, valve de prise en acier coulé de classe 150-1500

Ventilateur de prise lubrifiée à pression équilibrée en acier coulé à brides de classe 150-1500

Une soupape lubrifiée utilise un lubrifiant qui est injecté sous pression entre la face de la fiche et le siège de la carrosserie pour réduire le frottement et les ports d'étanchéité.La surface de la fiche est constamment lubrifiée par le scellant qui se déplace de la cavité centrale à travers les trous radiaux dans les rainures de lubrifiant sur la surface de la fiche.

Le lubrifiant utilisé est adapté au fluide de procédé. Les vannes à bouchon lubrifiées fonctionnent bien dans les procédés qui utilisent des fluides qui transportent des particules légèrement abrasives telles que les applications sales en amont,systèmes de gazoducs nécessitant des vannes de contournement, et en tant que soupapes de descente sur les stations de soupapes, et les soupapes sont souvent utilisées dans des applications qui ont des opérations peu fréquentes.

Caractéristiques de la soupape lubrifiée à pression équilibrée:

siège métal-métal
Injection de lubrifiant pour un joint étanche aux bulles
Plug inverse avec couvercle inférieur
Type équilibré par pression, fonctionnement léger
Standard de fonctionnement manuel, opérateur d'engrenage et actionnement disponibles
Extrémité de la bride: face surélevée ou joint de type anneau

Les normes applicablesValve de prise lubrifiée à pression équilibrée:
a) Conception et fabrication: API 599, API 6D
b) Face à face: API 6D, ASME B16.10, EN 558, DIN 3202, BS 2080
c) Extrémité de connexion: ASME B16.5, selon la norme ASME B16.25, EN 1092, EN 12627 et JIS B2220
d) Épreuve : API 598, API 6D, EN 12266, ISO 5208
