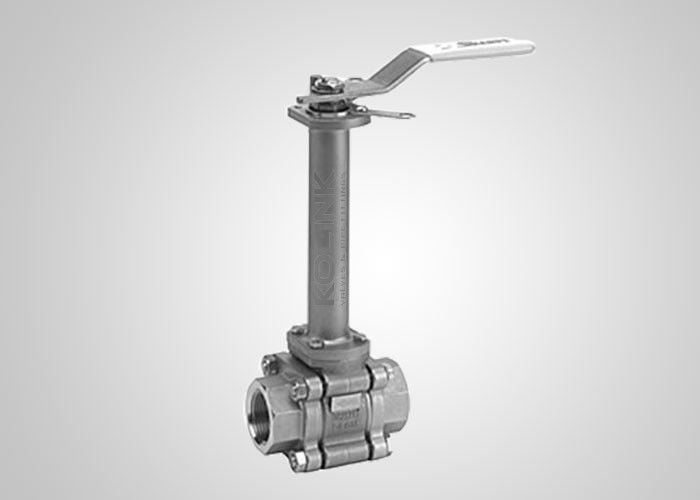

Ventilateur à bille cryogénique, service à basse température LCB LC9 LF2 LF9 CF8 CF8M F304 F316

Ventilateur à bille cryogénique, service à basse température LCB LC9 LF2 LF9 CF8 CF8M F304 F316

Les vannes à billes cryogéniques sont utilisées dans les usines de séparation d'air, le stockage, la distribution et le transport de GNL, l'aérospatiale, la pétrochimie et les industries médicales.Sous des températures extrêmement basses et dans les environnements les plus difficilesLes soupapes à billes cryogéniques doivent toujours présenter une capacité de débit élevée, une fermeture étroite, une efficacité énergétique et une longue durée de vie.

Caractéristiques de conception:

Ces soupapes doivent être utilisées pour assurer des taux de fuite.Les soupapes dont l'utilisation est recommandée en dessous de -500 °C sont conçues avec un capot étendu qui sépare l'opérateur et le joint de la tige de la température froide.

Lorsque la vanne est en position fermée, le liquide à basse température piégé dans la cavité centrale de la vanne est soumis à une gazéification en cas d'élévation anormale de la température,provoquant une expansion rapide du volume et une augmentation de la pression à l'intérieur de la cavitéLa soupape à bille cryogénique Kolink est conçue unidirectionnelle avec des trous d'aération à la fois dans l'ouverture de la tige et sur la face en amont de la bille,empêchant la pression croissante d'être piégée dans la vanne. Chaque vanne est marquée par une flèche de direction de débit pour éviter une installation incorrecte.

L'étanchéité primaire et le roulement de la tige sont situés près de l'extrémité d'emballage de la tige étendue pour protéger ces pièces des basses températures et fournir une conception de tige résistante au soufflage.L'emballage de la tige chargée qui assure l'auto-ajustement de l'emballage de la tige est inclus en haut de l'extensionLes soupapes sont spécialement nettoyées pour éliminer toute graisse et huile susceptibles de réagir avec le support de service.

Les soupapes à bille cryogéniques sont disponibles en bille flottante ou montée sur trunnion et en carrosserie à entrée latérale ou à entrée supérieure.Les matériaux des sièges et des joints sont conçus et sélectionnés de manière à répondre aux exigences les plus strictes en matière de taux de fuite et d'émission fugitive.Le corps de soupape, composé de différents matériaux, est adapté à différentes températures.

Sélection du matériau:

L'acier ordinaire montre une fragilité au froid à basse température.Voir le tableau suivant pour la température de fonctionnement la plus basse des matériaux de carrosserie.Les matériaux à basse température doivent être soumis à un essai d'impact à basse température conformément aux prescriptions normalisées.

Pour les soupapes dont la température de fonctionnement est inférieure à -100°C, le corps, le capot et la tige, la boule et le siège doivent être soumis à un traitement cryogénique après usinage brut, et l'emballage, le joint,les boulons et les écrous doivent également être fabriqués à partir de matériaux adaptés aux conditions de basse température.

Selon les exigences du contrat, un essai cryogénique peut être effectué pour tester le couple de fonctionnement, les performances d'étanchéité et d'autres indices à basse température.

Conception structurelle et caractéristiques d'usinage et de fabrication

Caractéristiques duCryogéniqueLes soupapes à billes:
Capot étendu

Des trous de ventilation sur la tige et la boule

Flux unidirectionnel

Des trous de ventilation dans la tige et la boule pour libérer la pression

Emballages de tiges chargés vivants

Opération de dégradation

Options de matériaux à basse température
Sécurisé contre le feu selon API 607
Dispositif antistatique
Tête anti-explosion

Fonctionnement de l'engrenage ou de l'actionneur disponible

Optionnel Emballage à faibles émissions selon la norme ISO 15848

Les normes applicablesCryogéniqueà hauteur de 50 cm3
a) Conception et fabrication: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) À l'abri du feu: API 607, API 6FA
c) Face à face: API B16.10, API 6D, EN 558 et DIN 3202
d) Connexion à l'extrémité: ASME B16.5, EN 1092, JIS B2220, ASME B16. Cette définition est basée sur la norme EN 10992 et la norme ASME B16.25
e) Épreuve et inspection: API 6D, EN 12266, API 598
