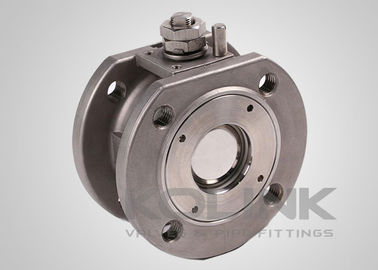

Valve à bille en acier inoxydable fin CF8 CF8M F304 F316

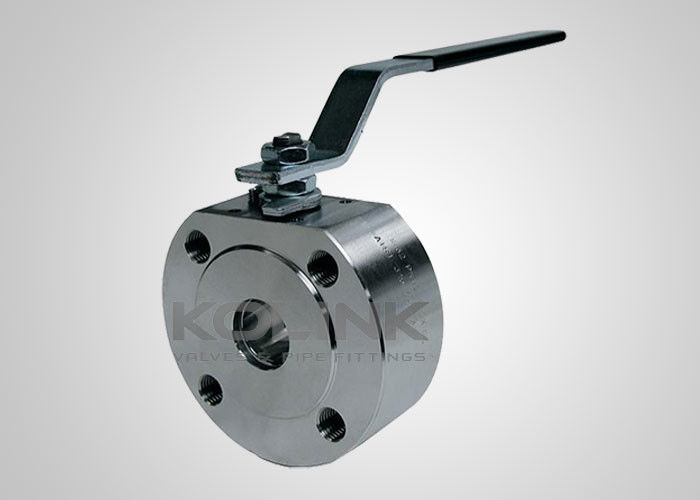

Valve à bille de type gaufre, vanne à bille mince en acier inoxydable CF8 CF8M F304 F316

La soupape à bille de type gaufre est un type de soupape à bille "mince" avec une conception de carrosserie en une pièce, une courte distance entre le siège de la soupape et la bride d'extrémité et une dimension face à face courte.Normalement, la vanne est monobloc un type de pièceEn raison de sa conception légère, les vannes à billes de gaufre sont utilisées dans le service à basse pression.Les autres options comprennent le port O., Port en V, Port courbé et Port rectangulaire pour différentes exigences de régulation du débit

Les vannes à bille en gaufre sont largement utilisées dans les produits chimiques, les produits pharmaceutiques, les aliments et boissons, les graisses, la biotechnologie, les détergents liquides, la métallurgie, la fabrication de papier, la construction navale, etc.

La soupape à bille en wafer est idéale pour les applications où l'espace est à la prime.et sont disponibles en corps coulé et forgé, des configurations de bore complet et réduit et, bien qu'elles soient destinées au fonctionnement manuel, l'actionnement peut être adapté à certaines tailles.

Caractéristiques des soupapes à bille de type Wafer:
Dimensions courtes face à face
Corps en une pièce

Corps coulé ou forgé

Port complet ou port réduit
Tête anti-explosion

Fonctionnement de l'engrenage ou de l'actionneur disponible

Port en V, port courbé et port rectangulaire optionnels

Dispositif de verrouillage facultatif

Plaque de montage directe ISO 5211 facultative

Les normes applicablesVentilateurs à billes de type gaufre:

a) Conception et fabrication: ASME B16.34, JIS B2071, DIN 3357
b) À l'abri du feu: API 607, API 6FA
c) Face à face: Norme Kolink
d) Connexion à l'extrémité: ASME B16.5, EN 1092, JIS B2220
e) Épreuve et inspection: API 6D, EN 12266, API 598, JIS B2003
